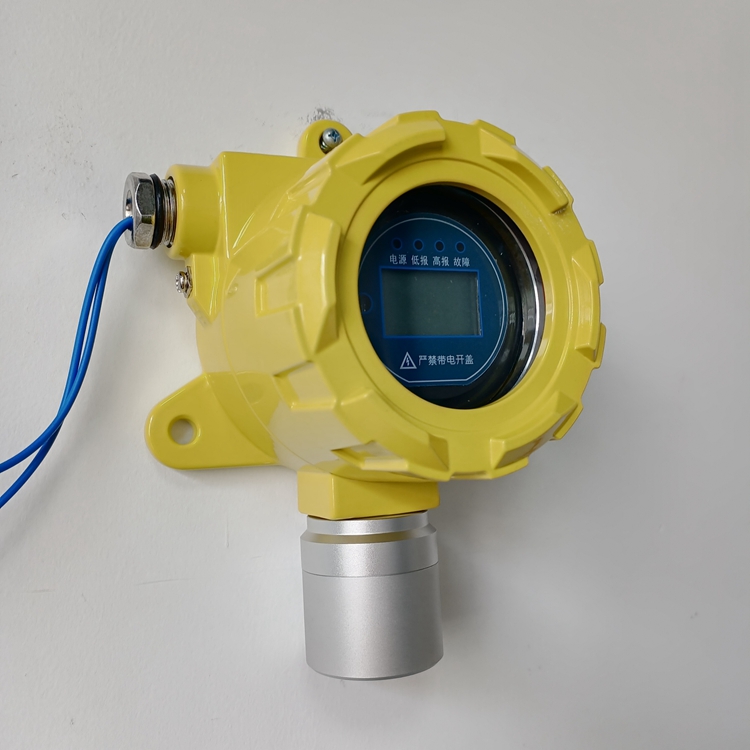

总线型气体检测报警装置主要由1台工控触屏控制器和多只(1至36台任选)气体检测仪组成，且可同时兼容可燃气体检测仪和有毒有害气体检测仪。

总线型报警控制器为彩色液晶显示屏幕，可同时在屏幕中显示现场检测仪检测到的气体浓度值，具有报警记录存储功能。在工业计算机上，通过组态软件实现二级显示、记录和控制。控制器一般安装在监控室，值班室，等有人值守的非防爆区域。检测仪一般安装在车间、厂房、仓库、罐区或气体输送管道附近等有可能发生泄漏的场所。

该装置安装以后，如有气体发生泄漏时，控制器显示屏幕会有相应的数据变化，如不进行通风等处理，浓度继续上升，在达到设定的浓度值(即报警点，报警点可自行设定或修改)时，控制器发出声、光报警，同时由控制器中的继电器输出开关量（干接点）信号，联动声光报警器、排风扇、电磁阀同时可连接消防图形或监控电脑，起到预防事故、保障现场工作人员的生命财产安全的作用。

控制器与检测仪之间的连接线缆，建议采用4x1.5m㎡以上四芯屏蔽电缆。
